Зірочка приводу шнека кукурудзяної жатки у зборі. Передає рух або спрямовує приводний ланцюг у зазначеному вузлі. Зірочка в зборі 199729C1. За схемами цей артикул застосовується у вузлах: шнековий механізм.
Фото

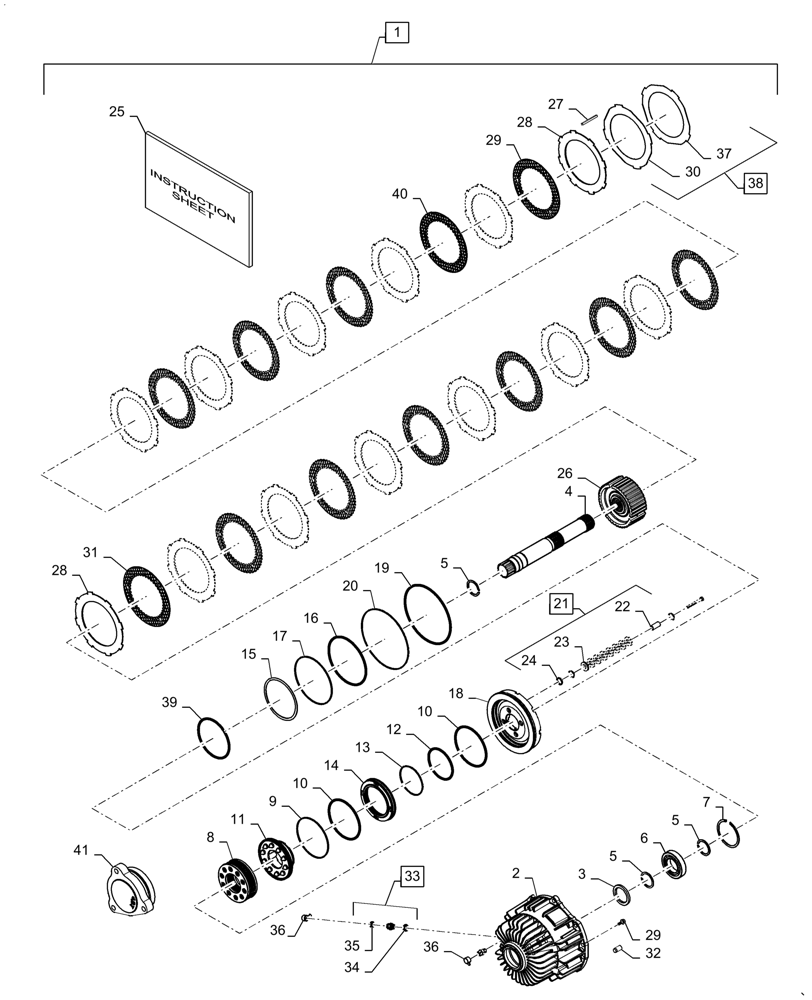

Схеми
Розміри
Довжина 16,82″ (≈427,23 мм); шліци 12/33/14; маса близько 6,8–6,9 кг.
Опис
Вал вихідний трансмісії приводу гальмівного барабана. Вихідний вал трансмісії Case IH / CNH, номер 1997455C1. Застосовується у трансмісії комбайнів Case IH 2144, 2166, 2188; виконання зі шліцами 12/33/14.
Фото

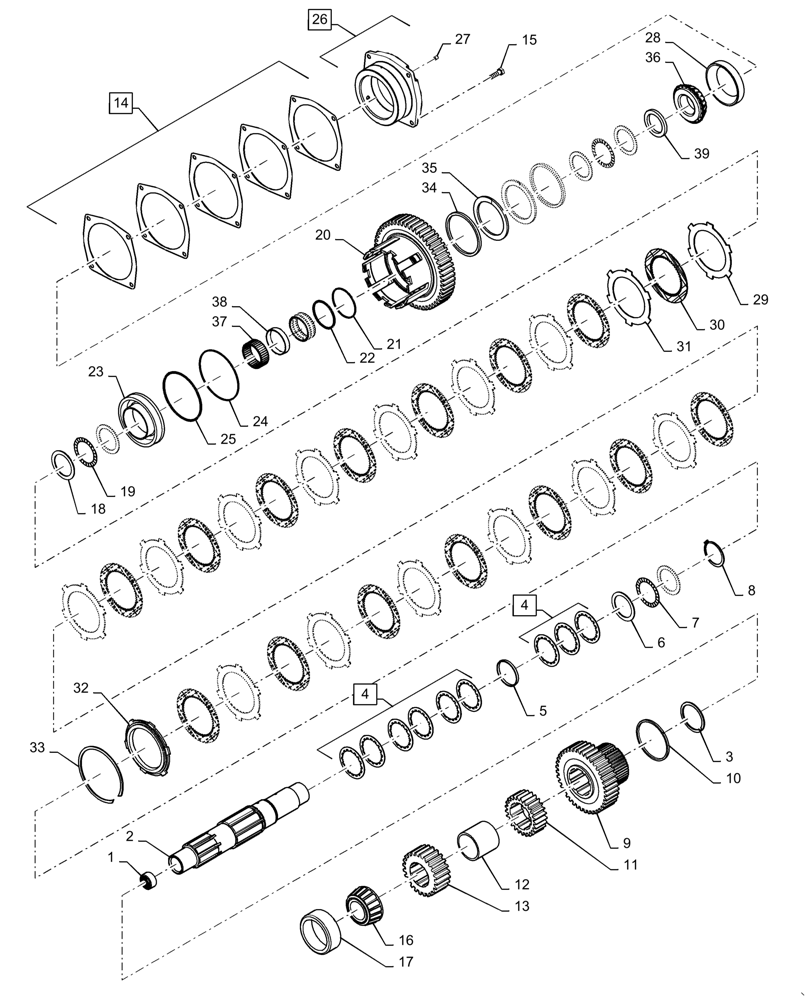

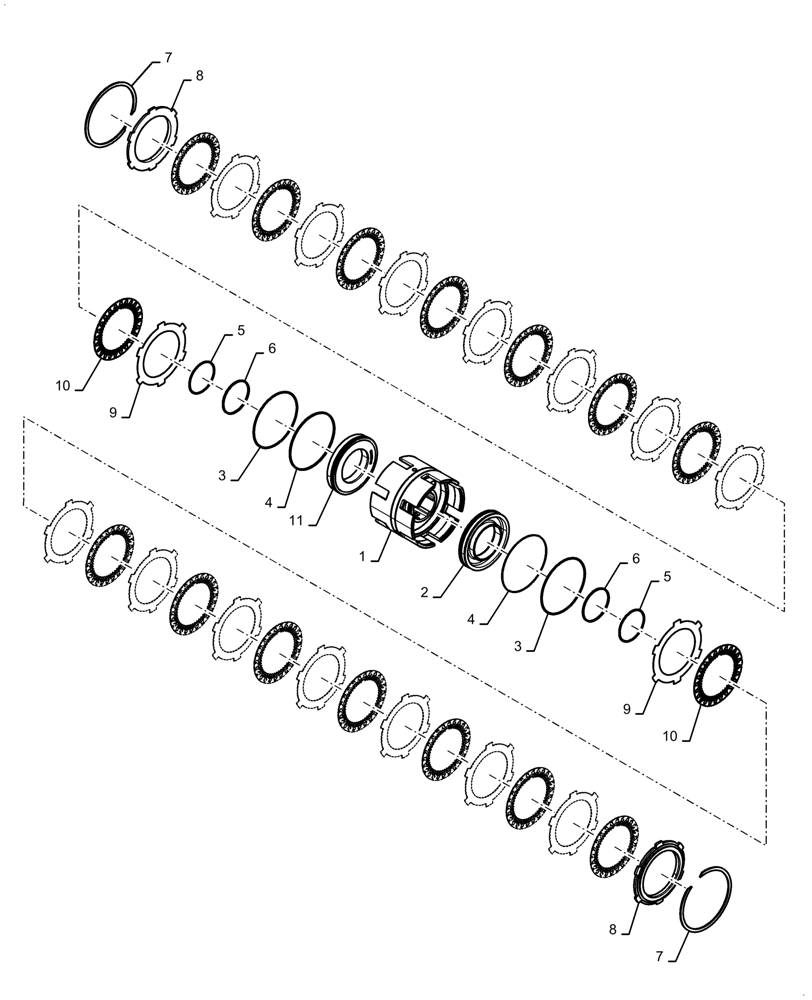

Схеми
Розміри
Внутрішній діаметр 227,1 мм; зовнішній діаметр 231 мм; товщина 3,3 мм.
Опис
Ущільнення гальмівного барабана Case IH / CNH, номер 1997616C4. Застосовується у вузлах гальмівної системи для герметизації барабана.
Фото

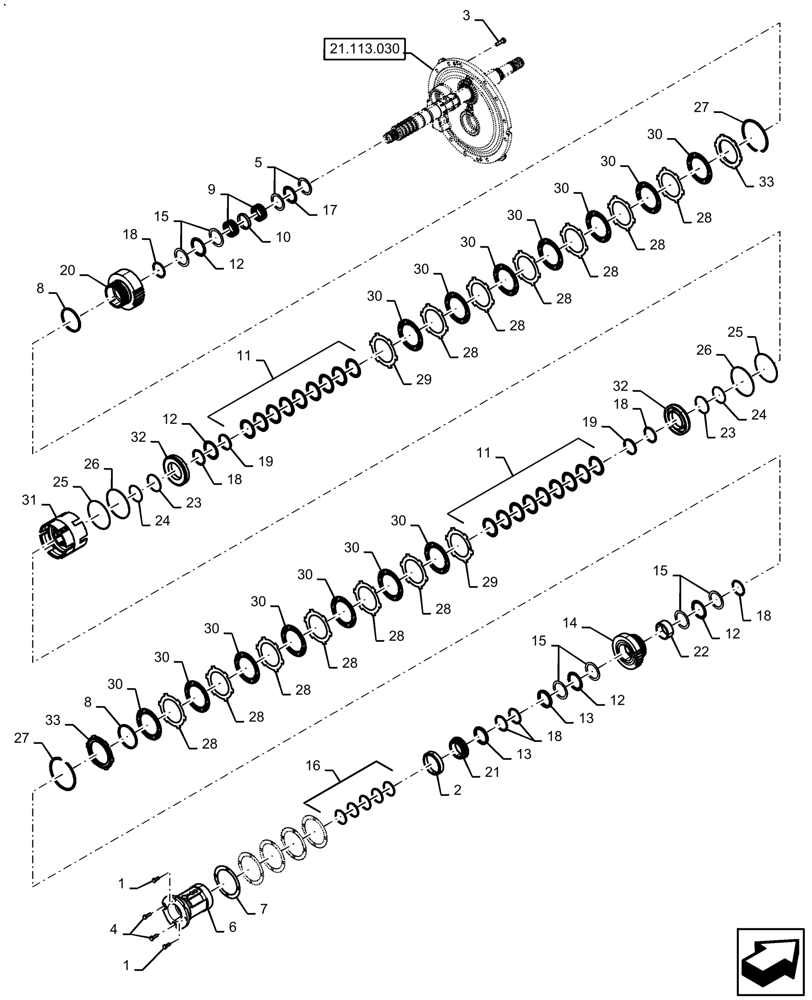

Схеми
Розміри
Внутрішній діаметр 179,2 мм; зовнішній діаметр 183 мм; товщина 3,3 мм.
Опис
Ущільнення гальмівного барабана Case IH / CNH, номер 1997617C4. Застосовується у вузлах гальмівної системи для герметизації барабана.
Інформаційний каталог Case IH
1997618C4:Кільце ущільнювальне гальмівного барабана 151,1 × 155 × 3,3 мм
Фото

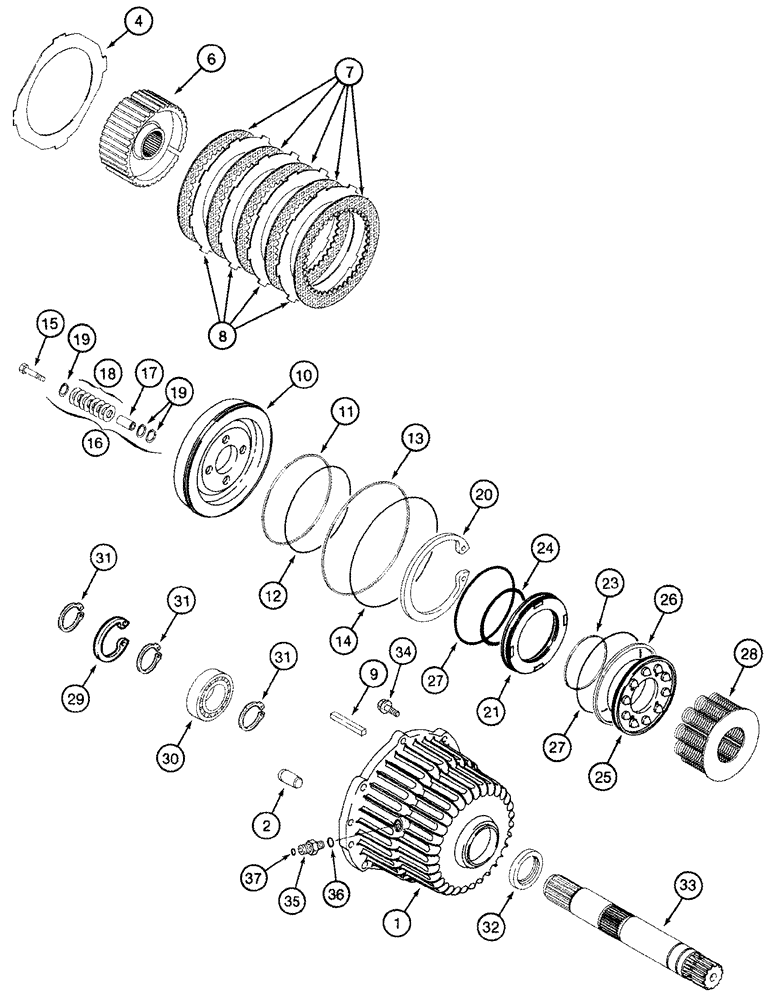

Схеми
Розміри
Внутрішній діаметр 151,1 мм; зовнішній діаметр 155 мм; товщина 3,3 мм.
Опис
Ущільнення гальмівного барабана Case IH / CNH, номер 1997618C4. Застосовується у вузлах гальмівної системи для герметизації барабана.
Фото
Схеми
Розміри
Внутрішній діаметр 108,2 мм; зовнішній діаметр 112 мм; товщина 3,3 мм.
Опис
Ущільнення гальмівного барабана Case IH / CNH, номер 1997619C4. Застосовується у вузлах гальмівної системи для герметизації барабана.
Фото
Схеми
Розміри
Внутрішній діаметр 46,23 мм; зовнішній діаметр 69,95 мм; товщина 12,7 мм. Cross: CR18662 / CR539014.
Опис
Масляне ущільнення Case IH / CNH, номер 1997920C1; старі номери 1342254C1, 92814C1. Використовується у передньому приводі трансмісії для герметизації вала та утримання мастила.
Фото
Схеми
Розміри
Опис
Фото

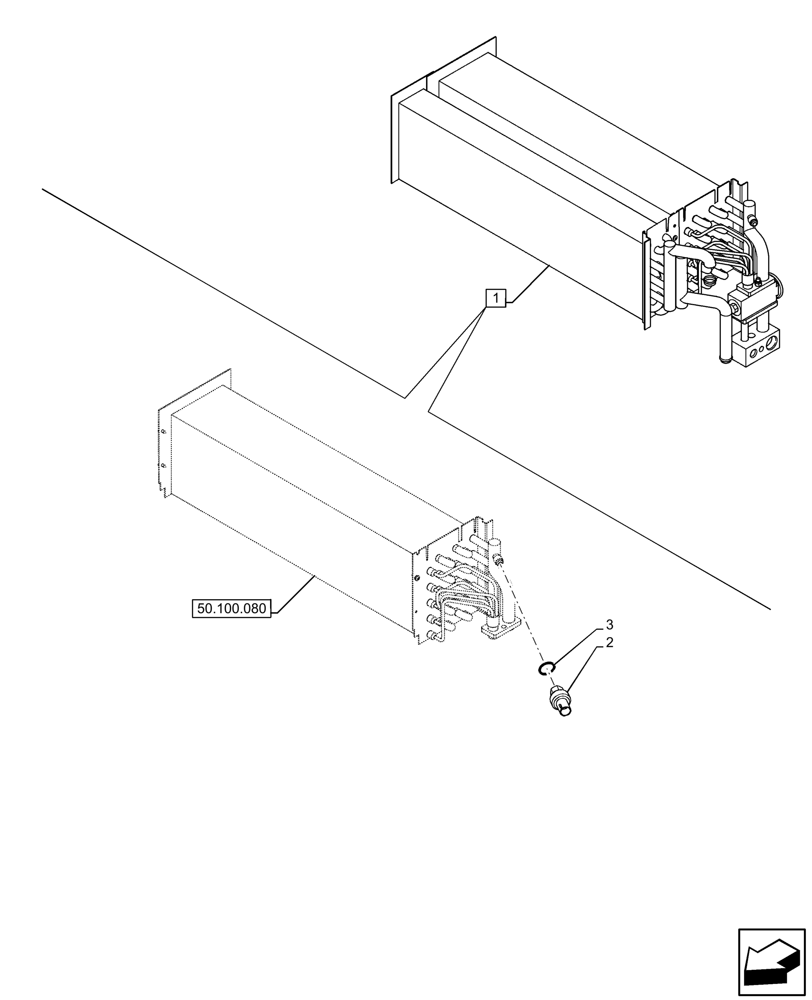

Схеми
Розміри
Опис
Ланцюг приводний.
Фото
Схеми
Розміри
Внутрішній отвір 13,08/12,95 мм; зовнішній діаметр 40 мм; ширина кільця 12 мм; загальна ширина 18,29 мм.
Опис
Спеціальний кульковий підшипник Timken 203KRR5 для натяжних зірочок і ланцюгових приводів сільськогосподарської техніки. Cross: 608372R91, 611928R91, 613863R91, 671067, T32178. Сумісність Позначення застосування, серійних меж і параметрів з імпортованих карток (не номери аналогів): Картка 203KRR5: 12, 7.
Фото
Схеми
Розміри
Діаметр вала 2,094″ (≈53,19 мм); зовнішній діаметр 2,718″ (≈69,04 мм); ширина 0,359″ (≈9,12 мм); тип HM18; матеріал кромки NBR.
Опис
Радіальне ущільнення SKF CR 20952 для валів і підшипникових вузлів сільськогосподарської техніки. Однокромочне мастильне ущільнення з нітрильного каучуку NBR; у складській картці також вказані cross FL4395, 432617A, 21932090, 36060.
Фото
Схеми

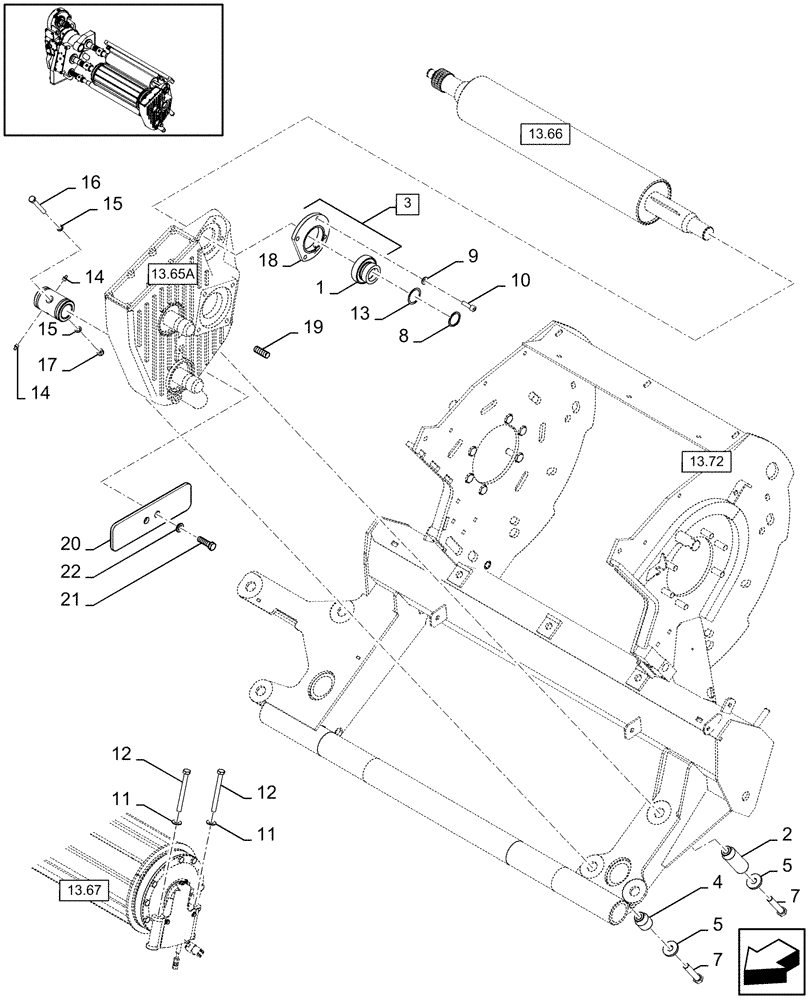

![Схема 212609, CASE IH CHX320, розділ 13.65[01] · LOWER FEEDROLLS WITH METAL DETECTOR, LH](/next-diagrams/885836.png)
Розміри
Внутрішній діаметр: 40 мм; Зовнішній діаметр: 80 мм; Ширина: 21 мм.
Опис
Див. 29999,59084 Сумісність Підшипники з посадкою 40 × 80 мм, ширина зовнішнього кільця 21 мм; широке виконання NA208G / YEL208-2F. Власник підтвердив фактичне позначення SKF YEL208-2F у картці з імпортованим артикулом YET2082F. Вузький YET208 не є цим виконанням. Опис попередньої матки 84057307: Вихідне позначення: Підшипник 96 Сумісність Власник підтвердив фактичне маркування YEL208-2F. Імпортований артикул YET2082F збережено як облікове позначення картки; це широке виконання, не вузький YET208. Картка: YET2082F. Каталогова схема Деталь 212609 позначена позицією 1. На зображенні показано вузол у зборі.
Фото
Схеми
![Схема 21932750, CASE IH TM255, розділ 44.530.030[1] · 8-BOLT HUB USED ON MAIN LIFT; (VAR) S3202CA, S3202CB, S3202CC, S3202CD, S3202CE, S3202CF, S3202CG, S3202CH, S3202CJ, S3202CK, S3202CL, S3202CM, S3402BB](/next-diagrams/5481332.png)
Розміри
Внутрішній діаметр 2,750″ (69,85 мм); зовнішній діаметр 3,751″ (≈95,28 мм); ширина 0,250″ (6,35 мм). Cross SKF/CR: 27394 / 531108.
Опис
Масляне ущільнення Case IH / CNH, номер 21932750. Застосовується у маточинах і колісних вузлах для герметизації вала/шпинделя та утримання мастила; cross CR531108, CR27394.
Фото

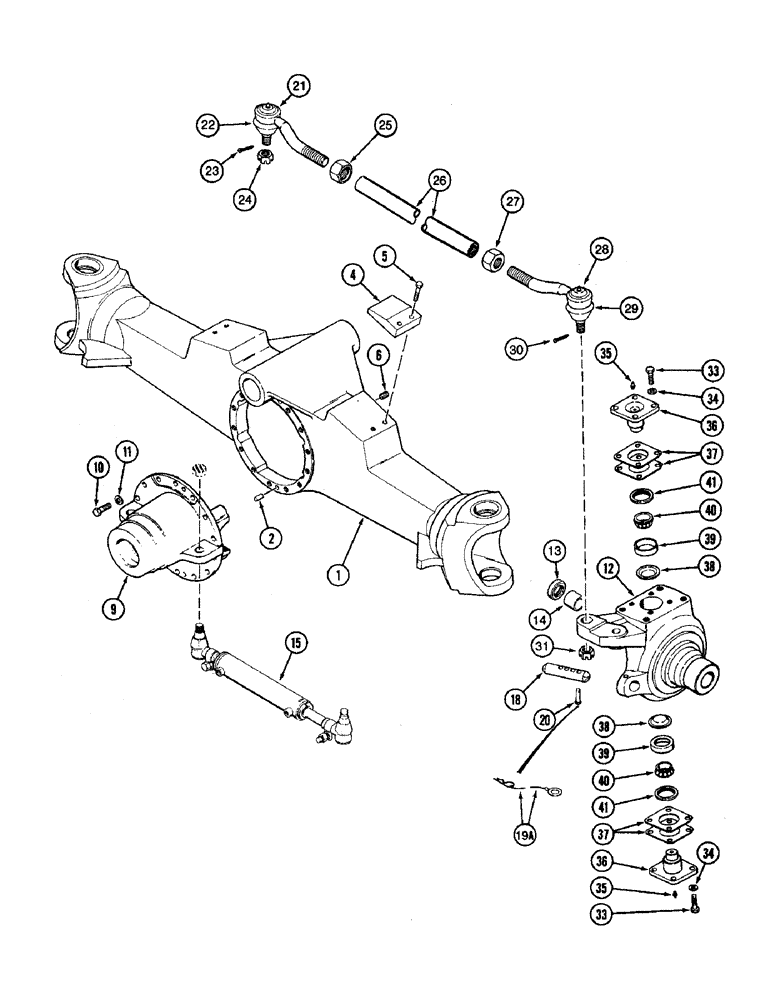

Схеми
Розміри
Внутрішній діаметр 60,33 мм; зовнішній діаметр 85,22 мм; товщина 17,02 мм.
Опис
Манжета фланця карданного приводу переднього моста. Ущільнює вал у фланці карданного приводу переднього моста та утримує мастило у вузлі. Масляне ущільнення Case IH / CNH, номер 226851A1. Використовується у вузлі переднього приводу та карданного фланця для герметизації вала й утримання мастила.
Фото
Схеми
Розміри
Внутрішній діаметр 58,34 мм; зовнішній діаметр 79,96 мм; ширина 9,12 мм; тип HM18.
Опис
Радіальне ущільнення SKF CR 22870 для валів і підшипникових вузлів. Cross для CNH: 115950, 80115950.
Фото

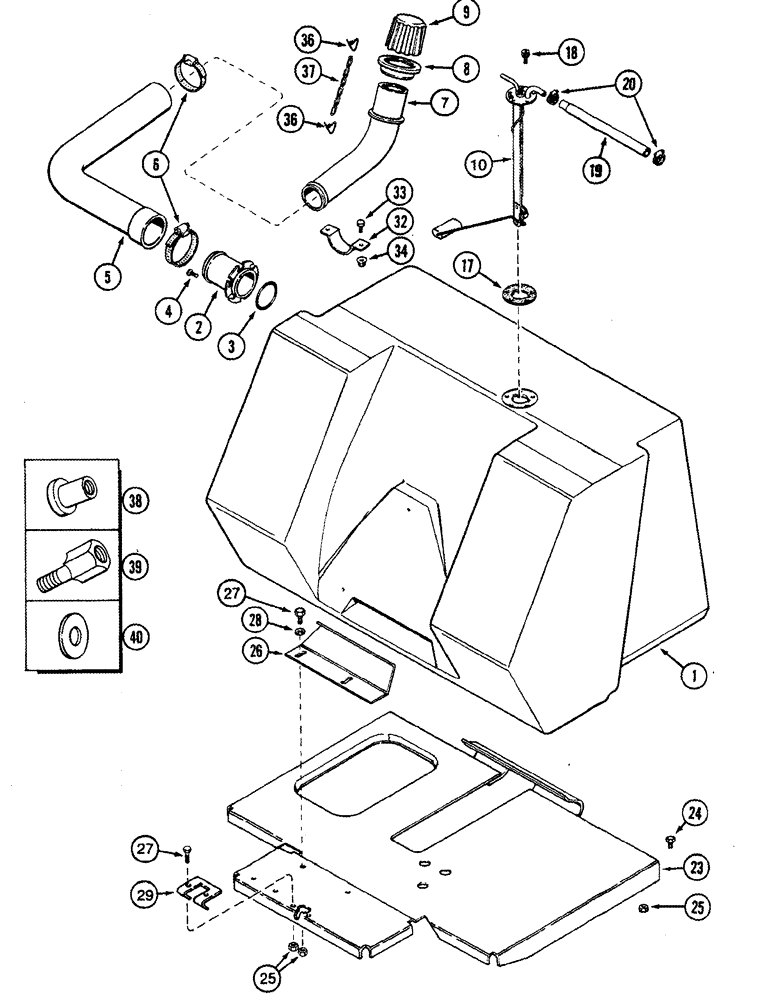

Схеми
Розміри
Різьба: 3/4″-10; самоконтрівне виконання.
Опис
Гайка самоконтрівна кріплення підрамника 3/4″-10. Самоконтрівна гайка для різьбового кріплення підрамника. Гайка 231-41112. За схемами цей артикул застосовується у вузлах: система очищення зерна; кришка бункера.
Фото

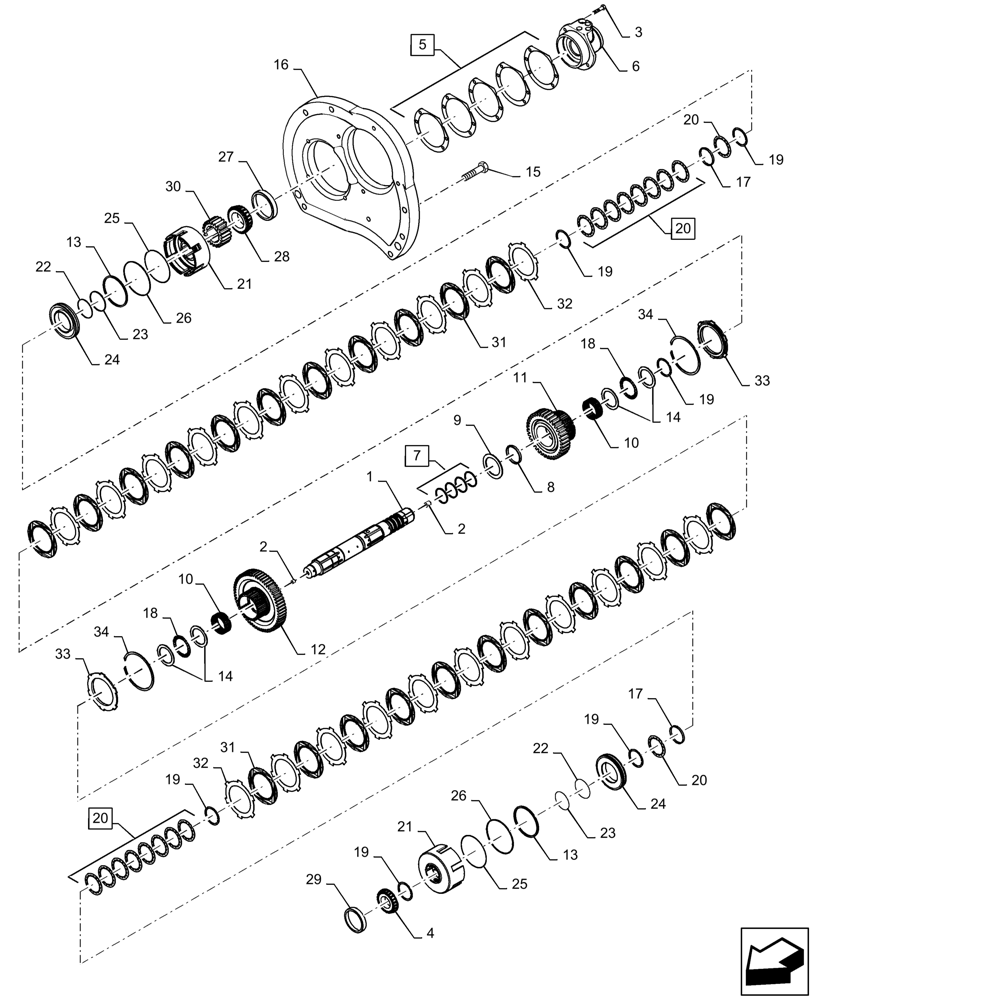

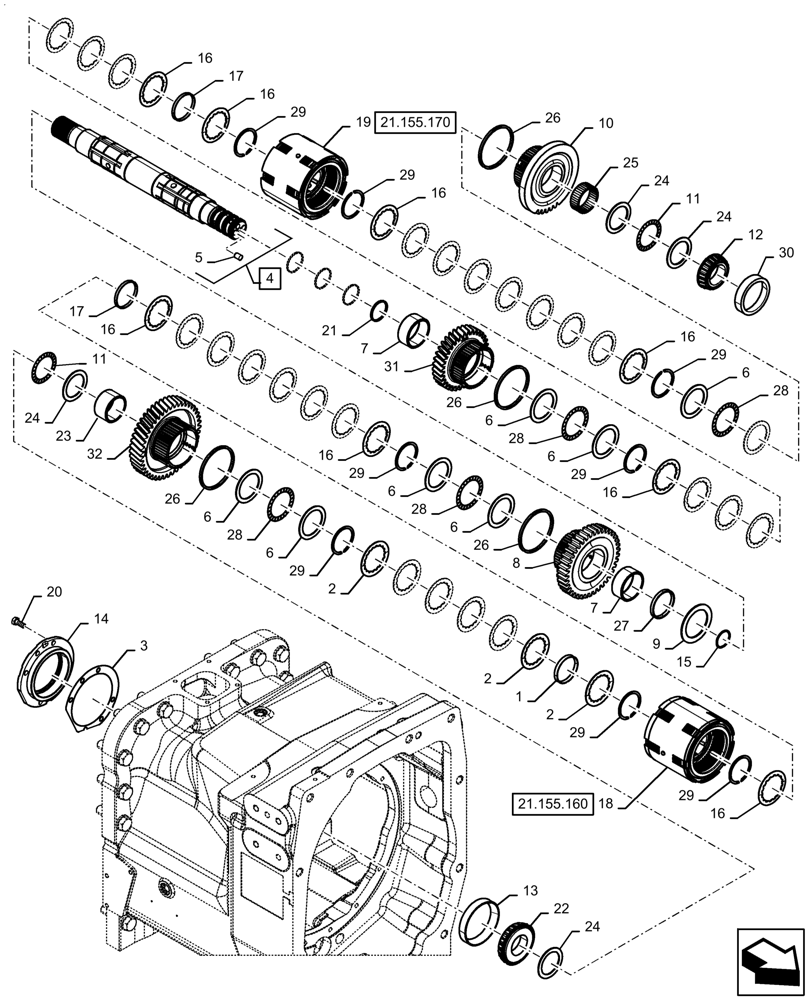

Схеми
Розміри
Опис
Вал вихідний трансмісії гальмівного барабана. Вихідний вал трансмісії у вузлі гальмівного барабана. Передає обертальний момент у відповідному механізмі.
Фото
Схеми

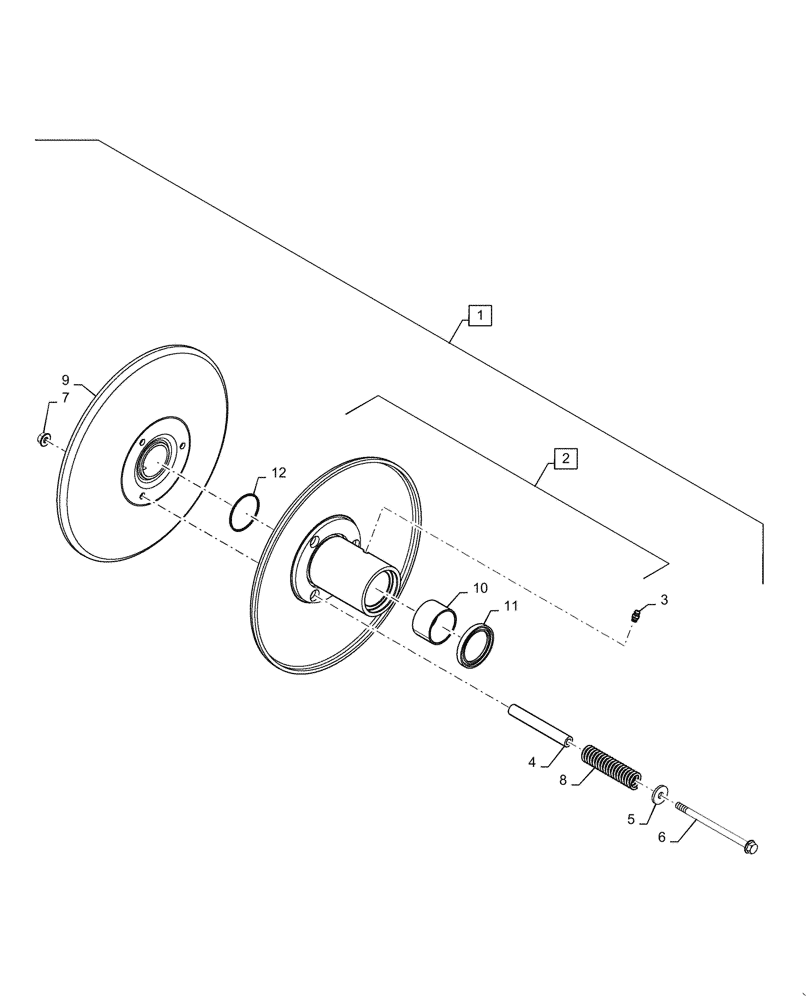

![Схема 238-5327, CASE IH 6088, розділ 74.136.AD[01] · FAN DRIVE PULLEY](/next-diagrams/5445614.png)
Розміри
Опис
Кольцо 238-5327. За схемами цей артикул застосовується у вузлах: привід вентилятора; система очищення зерна.
Сумісність: STX
Фото

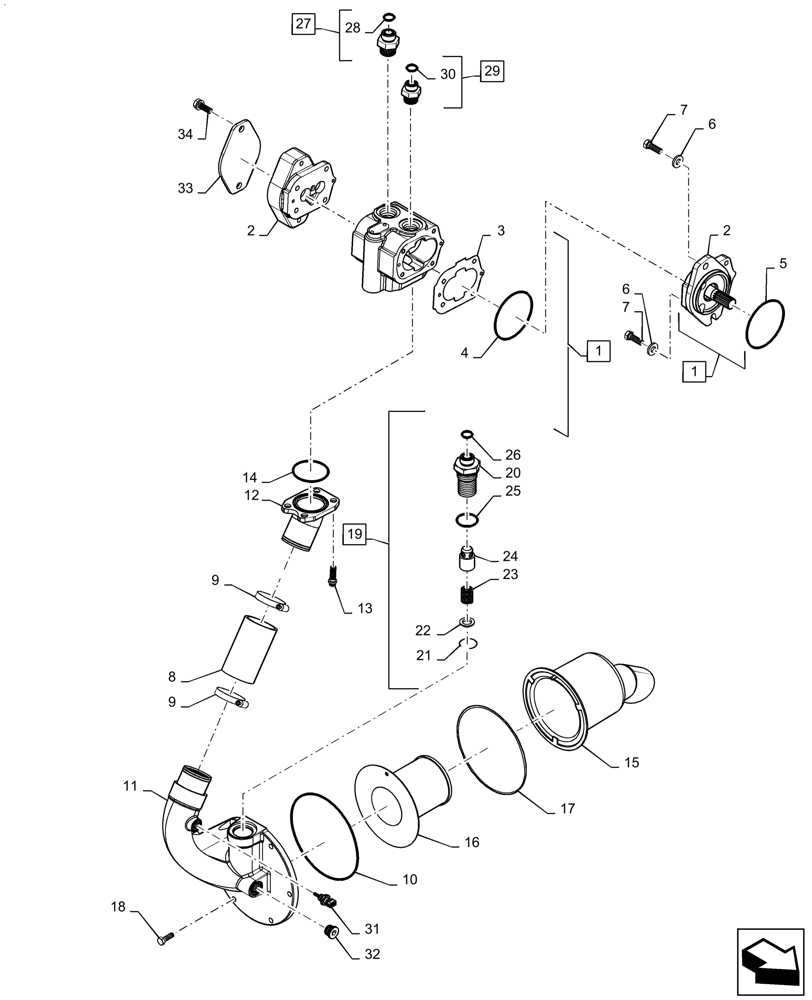

Схеми
Розміри
Внутрішній діаметр 202,79 мм; товщина 3,53 мм; клас -266; твердість 90 Duro. Габарити упаковки CNH: 95 × 76 × 5 мм; маса 5 г.
Опис
Ущільнювальне кільце O-Ring Case IH / CNH, номер 238-6266. Використовується у вузлах приводу сепаратора та PTO для герметизації й запобігання витокам; замінює 188279C1. Каталогова схема Деталь 238-6266 позначена позицією 10. На зображенні показано вузол у зборі.
Фото
Схеми

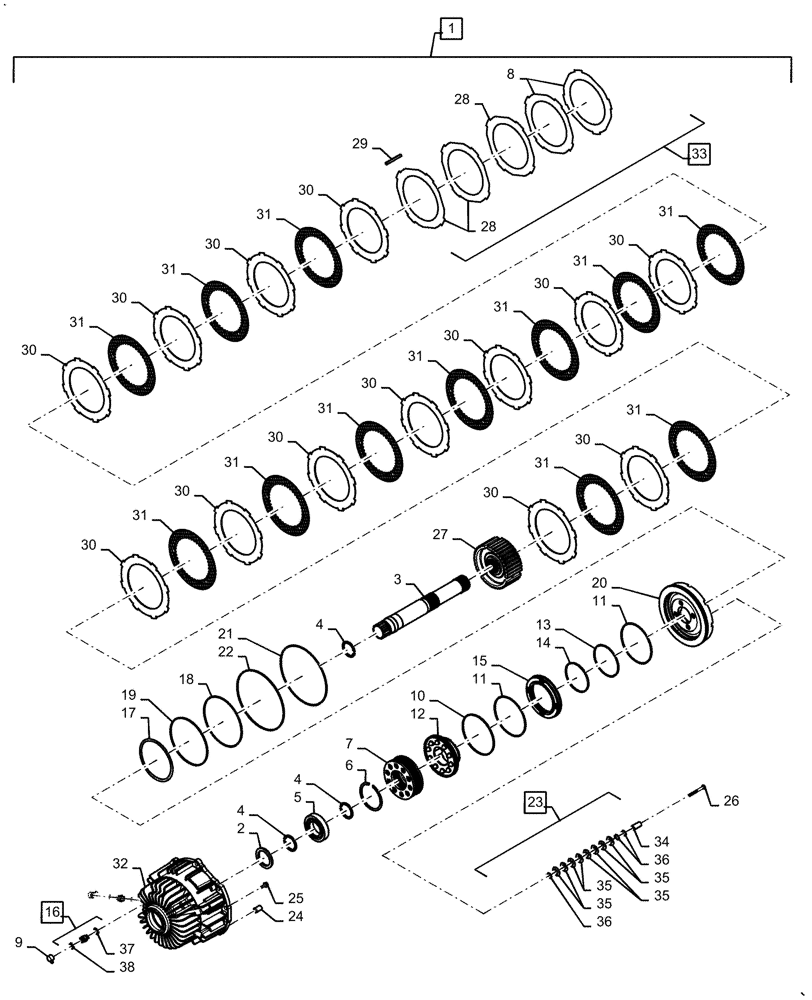

![Схема 238-7157, CASE IH 5140, розділ 33.202.AK[01] · BRAKE ASSY.; (VAR) 425440026, 425440036, 425442026, 425442036, 425749006, 425750006](/next-diagrams/5351445.png)
Розміри
Опис
Каталогова схема Деталь 238-7157 позначена позицією 24. На зображенні показано вузол у зборі.
