Диск вентилятора очистки левый 1541570C1. За схемами цей артикул застосовується у вузлах: система очищення зерна.
Фото
Схеми
Розміри
Опис
Лопасть вентилятора очистки 1541631C1. За схемами цей артикул застосовується у вузлах: система очищення зерна. Каталогова схема Деталь 1541631C1 позначена позицією 20. На зображенні показано вузол у зборі.
Фото
Схеми
Розміри
Довжина: 2490,62 мм.
Опис
Ремінь клиновий приводу допоміжного гідравлічного насоса. Передає обертання між шківами відповідного приводу.
Фото
Схеми
Розміри
Зовнішній діаметр: 9,53 мм; Довжина: 65 мм.
Опис
Штифт шнечка мыс. 156167C1. За схемами цей артикул застосовується у вузлах: подавальні механізми жатки. Каталогова схема Деталь 156167C1 позначена позицією 50. На зображенні показано вузол у зборі.
Сумісність: 1083
Фото
Схеми
Розміри
394A
Опис
Чашка зовнішня конічного підшипника осі 110,03 × 18,82 мм. Зовнішня чашка має доріжку кочення для роликів і працює разом із відповідним внутрішнім конусом.
Фото
Схеми
Розміри
Внутрішній діаметр 8,91 мм; товщина 1,82 мм; матеріал NBR, твердість 90 Shore. Габарити упаковки CNH: 95 × 76 × 5 мм.
Опис
Ущільнювальне кільце O-Ring Case IH / CNH, номер 165202; старий номер 237-6004. Використовується у гідравлічних і трансмісійних з’єднаннях для герметизації та захисту від витоків і забруднень. Каталогова схема Деталь 165202 позначена позицією 12. На зображенні показано вузол у зборі.
Фото
Схеми
Розміри
Внутрішній діаметр 0,924″ (≈23,47 мм); товщина 0,116″ (≈2,95 мм); клас -912; твердість 90 Duro.
Опис
Ущільнювальне кільце O-Ring Case IH / CNH, номер 167266; старий номер 237-6012. Використовується у гідравлічних і трансмісійних з’єднаннях для герметизації та запобігання витокам. Каталогова схема Деталь 167266 позначена позицією 14. На зображенні показано вузол у зборі.
Фото
Схеми
Розміри
Внутрішній діаметр 29,74 мм; товщина 2,94 мм. Робочий діапазон температур: −37…+121 °C. Габарити упаковки CNH: 114 × 95 × 10 мм; маса 0,005 кг.
Опис
Ущільнювальне кільце O-Ring Case IH / CNH, номер 167268; старий номер 237-6016. Використовується у гідравлічних і трансмісійних з’єднаннях для герметизації, запобігає витокам і потраплянню забруднень. Каталогова схема Деталь 167268 позначена позицією 17. На зображенні показано вузол у зборі.
Фото
Схеми
Розміри
Внутрішній діаметр 0,755″ (≈19,18 мм); товщина 0,097″ (≈2,46 мм); клас -910; твердість 90 Duro.
Опис
Кільце ущільнювальне O-ring клапана приводу мотовила. Забезпечує герметичність стику деталей у зазначеному вузлі. Ущільнювальне кільце O-Ring Case IH / CNH, номер 167269; замінює 237-6010. Використовується для герметизації гідравлічних та інших рідинних з’єднань і запобігання витокам.
Фото
Схеми
Розміри
Внутрішній діаметр: 50,8 мм; Зовнішній діаметр: 92,84 мм; Ширина: 20,5 мм.
Опис
Підшипник кульковий маточини варіатора вентилятора очищення. Забезпечує опору обертового елемента зазначеного вузла. Підшипник 168215C92. За схемами цей артикул застосовується у вузлах: система очищення зерна.
Фото
Схеми
Розміри
Внутрішній діаметр 63,3–63,4 мм; зовнішній діаметр 95,81 мм; товщина 8 мм.
Опис
Манжета маточини заднього колеса. Ущільнює вал і корпус у відповідному вузлі, утримуючи мастило та обмежуючи проникнення забруднень. Манжета маточини заднього колеса для герметизації підшипникового вузла.
Фото
Схеми
Розміри
Опис
Фото
Схеми
![Схема 173133C91, CASE IH 2799, розділ 14.100.10[01] · PTO GEARBOX ASSEMBLY](/next-diagrams/1053227.png)
Розміри
Внутрішній діаметр 64,26 мм; зовнішній діаметр 92,15 мм; товщина 11 мм. Габарити упаковки CNH: 88 × 88 × 12 мм; маса 0,108 кг.
Опис
Манжета вала відбору потужності. Ущільнює вал і корпус у відповідному вузлі, утримуючи мастило та обмежуючи проникнення забруднень. Масляне ущільнення Case IH / CNH, номер 173133C91. Використовується у корпусі приводу вала відбору потужності для герметизації вала та утримання мастила.
Фото
Схеми
![Схема 173559C92, CASE IH AF4077, розділ 14.100.AP[01] · PTO GEAR BOX ASSY](/next-diagrams/5227925.png)
Розміри
Внутрішній діаметр 45,59 мм; зовнішній діаметр 66,73 мм; товщина 11 мм.
Опис
Манжета приводу вала відбору потужності. Ущільнює вал і корпус у відповідному вузлі, утримуючи мастило та обмежуючи проникнення забруднень. Масляне ущільнення Case IH / CNH, номер 173559C92. Використовується на кінці приводної плити у вузлі приводу для герметизації вала та утримання мастила.
Фото
Схеми

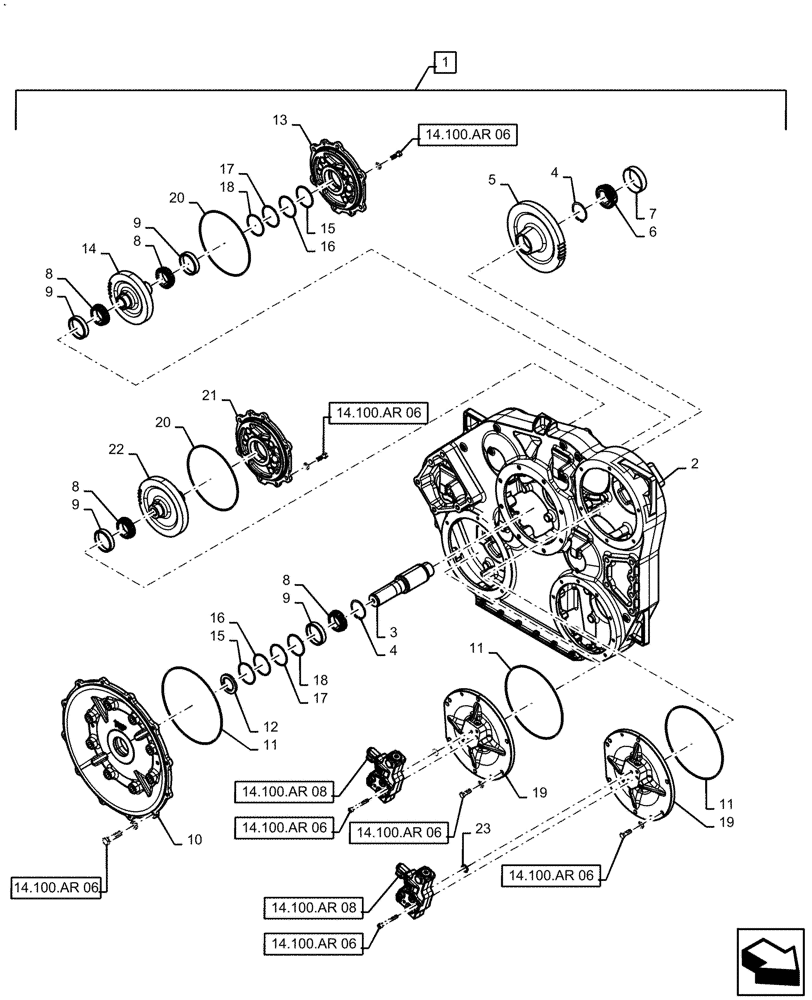

![Схема 174127, CASE IH 8240, розділ 14.100.AR[02] · PTO GEAR HOUSING; (VAR) 425361036, 425361046, 425361056, 425362036, 425362046, 425362056, 425464066, 425464076, 425464086, 425465066, 425465076, 425465086](/next-diagrams/5608922.png)
Розміри
Опис
Конус внутрішній роликового конічного підшипника маточини. Внутрішня частина конічного підшипника з роликами; працює разом із відповідною зовнішньою чашкою.
Фото
Схеми
Розміри
Різьба 5/8″ NC; довжина 2 1/4″ (57,15 мм).
Опис
Болт шестигранний осі натяжної зірочки мисового ланцюга. Шестигранний болт Case IH / CNH, номер 176284C1. Використовується у вузлі натяжної зірочки та ланцюгового приводу жатки.
Фото
Схеми
Розміри
Опис
Опора ліва натяжної зірочки мисового ланцюга у зборі.
Фото
Схеми
Розміри
Опис
Опора права натяжної зірочки мисового ланцюга у зборі. Опора в зборі 176287C2. За схемами цей артикул застосовується у вузлах: подавальні механізми жатки.
Фото
Схеми
Розміри
Зовнішній діаметр 129 мм; довжина 271 мм; різьба 1 1/2-16 UN; тонкість фільтрації близько 10–11 мкм.
Опис
Фільтр оливи гідравлічної системи. Затримує забруднення в зазначеній системі. Гідравлічний фільтр типу Spin-On для очищення робочої рідини гідросистеми.
